Πίνακας Οπλισμού Excel - Δωρεάν Πρότυπο

1. Βήμα 1 — Άνοιξε το φύλλο Πίνακας Οπλισμού και συμπλήρωσε τον κωδικό, τη θέση, τον όροφο και την αναφορά του σχεδίου.
2. Βήμα 2 — Επίλεξε τον τύπο οπλισμού, τη διάμετρο Φ και την ποιότητα χάλυβα από τις διαθέσιμες λίστες.
3. Βήμα 3 — Καταχώρισε το μήκος κάθε τεμαχίου σε μέτρα και το πλήθος ως ακέραιο αριθμό. Για παράδειγμα, 36 τεμάχια των 5,2 m δίνουν 187,2 m.
4. Βήμα 4 — Συμπλήρωσε την τιμή χάλυβα ανά kg, τον συντελεστή ΦΠΑ, την κατάσταση παραγγελίας, τις παρατηρήσεις και την ημερομηνία.
5. Βήμα 5 — Έλεγξε τα αυτόματα πεδία συνολικού μήκους, βάρους, καθαρής αξίας και αξίας με ΦΠΑ.
6. Βήμα 6 — Άνοιξε το φύλλο Υπολογισμοί για τα συγκεντρωτικά στοιχεία και το Dashboard για την εικόνα ανά διάμετρο, στοιχείο και όροφο.

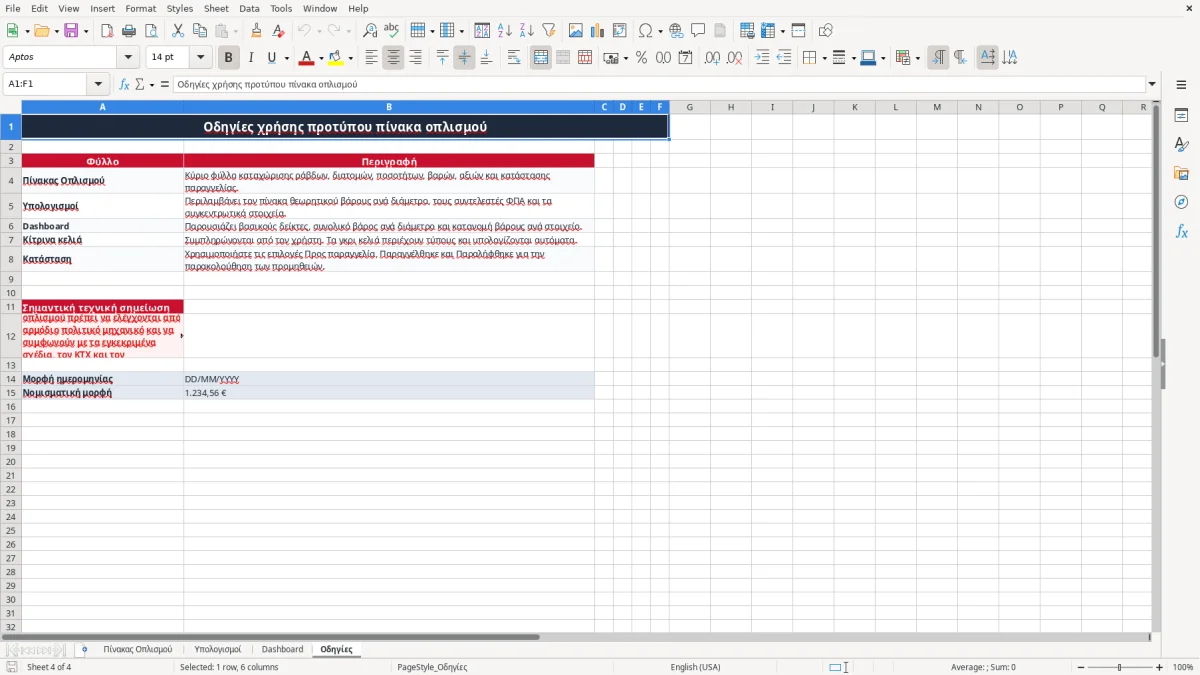

7. Βήμα 7 — Διάβασε το φύλλο Οδηγίες πριν χρησιμοποιήσεις τα δεδομένα σε παραγγελία ή επιμέτρηση. Οι ποσότητες πρέπει να συμφωνούν με τα εγκεκριμένα σχέδια και να ελέγχονται από αρμόδιο πολιτικό μηχανικό.

Ο πίνακας οπλισμού δεν είναι μόνο εργαλείο του μελετητή. Τον χρησιμοποιεί ο υπεύθυνος γραφείου μιας τεχνικής εταιρείας όταν μεταφέρει τα σχέδια σε παραγγελίες, ο εργοδηγός πριν από κάθε σκυροδέτηση και ο προμηθευτής για να ελέγξει διαμέτρους, μήκη και ποσότητες.

Από το σχέδιο στην παραγγελία

Στο φύλλο Πίνακας Οπλισμού καταγράφεις, για παράδειγμα, «Πλάκα ισογείου», «Π-01 / Λ1», «Ράβδοι κάτω», Φ8, μήκος 5,2 m και 36 τεμάχια. Το Excel υπολογίζει 187,2 m συνολικό μήκος και, με βάρος Φ8 ίσο με 0,395 kg/m, περίπου 73,94 kg χάλυβα.

Με τιμή 1,18 €/kg η καθαρή αξία είναι περίπου 87,25 €. Με ΦΠΑ 24% γίνεται 108,19 €, άρα η γραμμή είναι χρήσιμη και για έλεγχο προσφοράς προμηθευτή.

Πότε ενημερώνεται

Σε μικρό έργο κατοικίας, ο πίνακας ενημερώνεται κάθε φορά που εκδίδεται νέα λεπτομέρεια ή αλλάζει η παραγγελία. Σε μεγαλύτερο εργοτάξιο, ο υπεύθυνος τον ελέγχει κάθε Παρασκευή μαζί με τις παραλαβές, ώστε οι γραμμές «Προς παραγγελία» να μη χάνονται.

Ο λογιστής μπορεί να χρησιμοποιήσει τις αξίες για συμφωνία με τα τιμολόγια αγοράς, αλλά το Excel δεν αντικαθιστά την τεχνική επιμέτρηση. Η επιλογή ανάμεσα σε ένα απλό φύλλο και εξειδικευμένο λογισμικό είναι πρακτική: για μία κατοικία και έως 100 γραμμές το πρότυπο είναι επαρκές, ενώ πολλά παράλληλα έργα απαιτούν σύστημα διαχείρισης.

Τι δείχνουν οι εικόνες

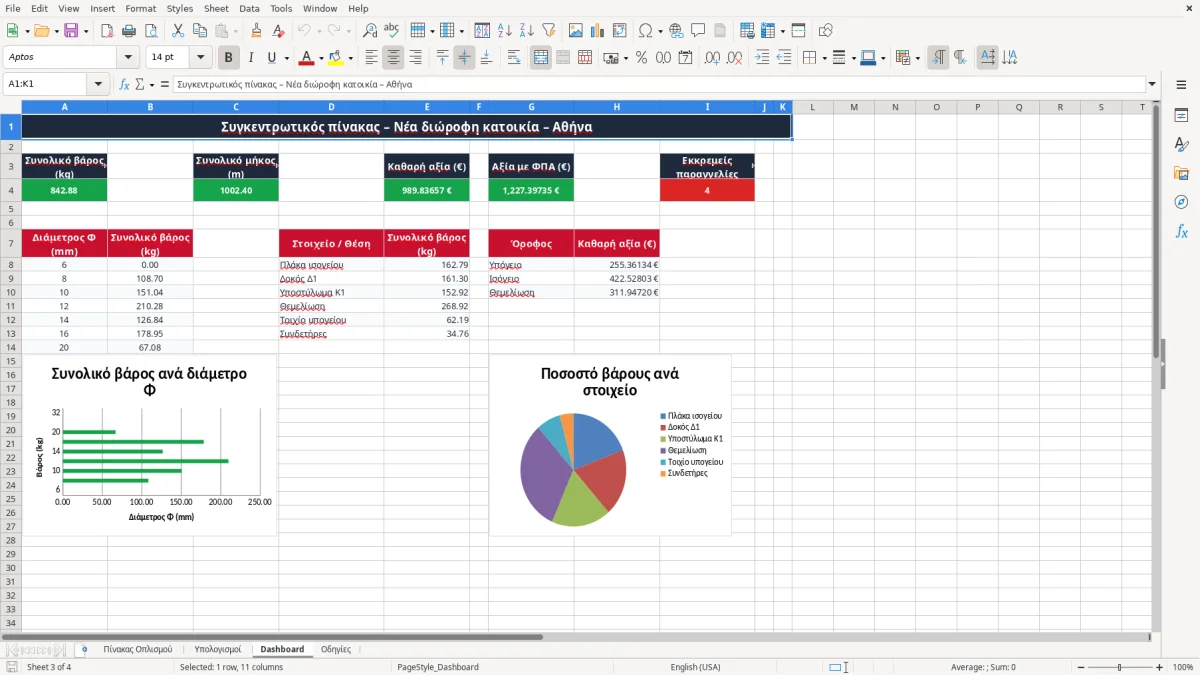

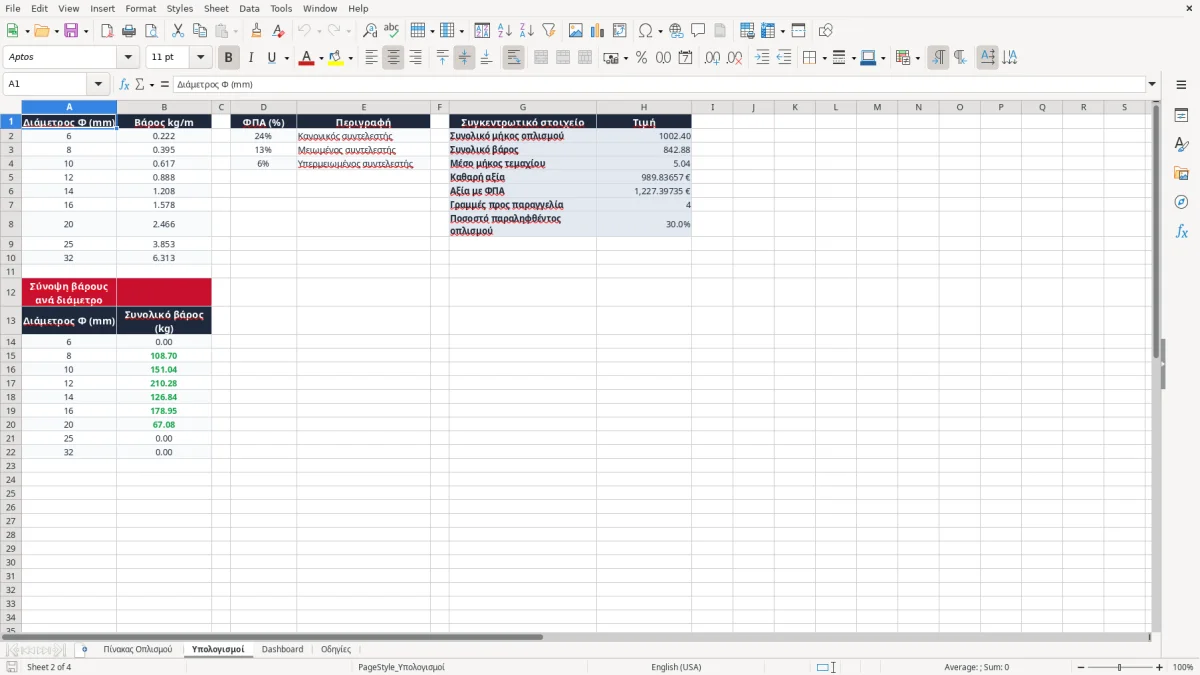

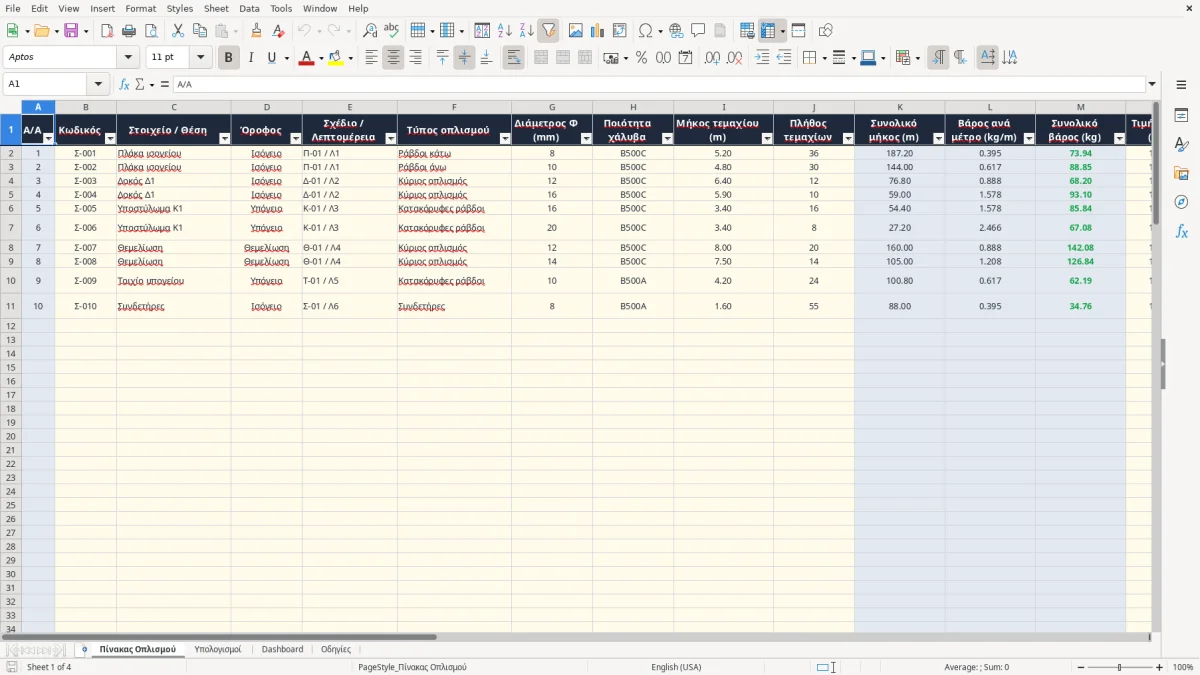

Η εικόνα 1 παρουσιάζει τις 21 στήλες του κύριου πίνακα. Η εικόνα 2 δείχνει τις παραμέτρους βάρους, τους συντελεστές ΦΠΑ και τη σύνοψη ανά διάμετρο, ενώ η εικόνα 3 παρουσιάζει τους δείκτες του Dashboard και τα δύο γραφήματα.

Οι υπολογισμοί του προτύπου αφορούν τεχνική και οικονομική παρακολούθηση, όχι έγκριση μελέτης. Το φύλλο Οδηγίες αναφέρει ρητά ότι οι ποσότητες και οι διατομές πρέπει να συμφωνούν με τα εγκεκριμένα σχέδια, τον ΚΤΧ και τον Ευρωκώδικα 2.

Βάρος και διάμετρος

Το φύλλο Υπολογισμοί περιέχει θεωρητικές τιμές βάρους: Φ6 0,222 kg/m, Φ8 0,395 kg/m, Φ10 0,617 kg/m, Φ12 0,888 kg/m και Φ16 1,578 kg/m. Η συνάρτηση VLOOKUP βρίσκει την τιμή με βάση τη διάμετρο και το φύλλο Πίνακας Οπλισμού πολλαπλασιάζει μήκος επί βάρος ανά μέτρο.

Για 12 τεμάχια Φ12 των 6,4 m, το μήκος είναι 76,8 m και το θεωρητικό βάρος 68,20 kg. Η τιμή kg πρέπει να προέρχεται από την προσφορά ή το παραστατικό αγοράς και όχι από αυθαίρετη εκτίμηση.

ΦΠΑ και παραστατικά

Στο πρότυπο υπάρχουν επιλογές ΦΠΑ 24%, 13% και 6%, με τον κανονικό συντελεστή 24% να είναι το συνηθισμένο σημείο εκκίνησης για αγορά χάλυβα. Η τελική τιμολόγηση πρέπει να αποτυπώνει ΑΦΜ, ημερομηνία, αύξουσα αρίθμηση, ανάλυση ΦΠΑ και να διαβιβάζεται στο myDATA από την επιχείρηση.

Τα δεδομένα του πίνακα δεν αποτελούν τιμολόγιο ούτε διαβίβαση στην ΑΑΔΕ. Τα παραστατικά αγοράς τηρούνται για 5 έτη κατά τα ΕΛΠ, ενώ η οικονομική καταχώριση πρέπει να συμφωνεί με τα βιβλία της επιχείρησης.

Έλεγχος πριν από τη σκυροδέτηση

Η λίστα ποιότητας χάλυβα περιλαμβάνει B500C και B500A, ενώ η στήλη «Έλεγχος ποσότητας» εμφανίζει «Έγκυρη ποσότητα» όταν το πλήθος είναι μεγαλύτερο από μηδέν. Αυτός είναι έλεγχος πληρότητας καταχώρισης, όχι στατικός έλεγχος επάρκειας.

Το ακριβότερο λάθος στον πίνακα οπλισμού δεν είναι συνήθως ένας λάθος πολλαπλασιασμός. Είναι η καταχώριση μιας ποσότητας χωρίς σαφή αναφορά σχεδίου ή η παραγγελία χάλυβα πριν ελεγχθεί η τελευταία έκδοση της μελέτης.

Λάθος διάμετρος, λάθος βάρος

Αν μια γραμμή 100 τεμαχίων των 6 m καταχωριστεί ως Φ10 αντί για Φ12, το Excel υπολογίζει 370,20 kg αντί για 532,80 kg. Με τιμή 1,20 €/kg η διαφορά είναι 195,12 € καθαρά, χωρίς να υπολογίζονται μεταφορά, καθυστέρηση και επείγουσα συμπληρωματική παραγγελία.

Το αντίστροφο λάθος δημιουργεί υπερπαραγγελία και δεσμεύει μετρητά. Σε έργο με 10 διαφορετικές διαμέτρους, ένα λάθος επιλογής από το χέρι μπορεί να επαναληφθεί σε πολλές γραμμές, γι’ αυτό η λίστα Φ στη στήλη G είναι ασφαλέστερη από ελεύθερη πληκτρολόγηση.

Μηδενικές και διπλές ποσότητες

Αν συμπληρωθεί μήκος αλλά όχι πλήθος, το συνολικό μήκος και το βάρος παραμένουν κενά. Αν το πλήθος είναι 0, η στήλη T εμφανίζει «Έλεγχος», όμως ο χρήστης πρέπει να εξετάσει αν πρόκειται για εκκρεμή καταχώριση ή πραγματικά μηδενική ποσότητα.

Άλλο συχνό πρόβλημα είναι η διπλή εγγραφή της ίδιας λεπτομέρειας, για παράδειγμα Σ-014 και Σ-014-Ν χωρίς σαφή σημείωση. Σε παραγγελία 2.500 kg με τιμή 1,18 €/kg, η διπλή γραμμή μπορεί να δημιουργήσει επιπλέον απαίτηση 2.950 € με ΦΠΑ.

Ασυμφωνία με την παραλαβή

Όταν μια γραμμή παραληφθεί αλλά μείνει στην κατάσταση «Παραγγέλθηκε», το Dashboard εμφανίζει λανθασμένο αριθμό εκκρεμών παραγγελιών. Η ενημέρωση της στήλης R την ημέρα παραλαβής είναι πιο αξιόπιστη από πρόχειρες σημειώσεις σε email ή χαρτί.

Ένα πρότυπο Excel αποδίδει όταν ενημερώνεται σε σταθερό χρόνο. Η καλύτερη πρακτική για εργοτάξιο είναι ένας σύντομος έλεγχος κάθε Παρασκευή, πριν σταλεί η παραγγελία της επόμενης εβδομάδας, και δεύτερος έλεγχος μετά την παραλαβή.

Ρουτίνα επτά λεπτών

• Ταίριαξε κάθε νέα γραμμή με κωδικό σχεδίου και θέση.
• Έλεγξε ότι το μήκος είναι σε μέτρα και το πλήθος ακέραιος, όχι 3,5 τεμάχια.
• Φίλτραρε την κατάσταση «Προς παραγγελία» και σύγκρινε το άθροισμα kg με την προσφορά.
• Μετά την παραλαβή, άλλαξε την κατάσταση σε «Παραλήφθηκε» και πρόσθεσε ημερομηνία.

Η μορφοποίηση και οι λίστες επιλογών περιορίζουν τις αποκλίσεις, ενώ οι τύποι με ΑΘΡΟΙΣΜΑ, ΜΕΣΟΣ.ΟΡΟΣ και ΑΘΡΟΙΣΜΑ.ΕΑΝ συγκεντρώνουν τα δεδομένα χωρίς χειροκίνητη άθροιση. Το Dashboard μεταφέρει τα βασικά αποτελέσματα σε μία οθόνη: συνολικό βάρος, μήκος, καθαρή αξία, αξία με ΦΠΑ και εκκρεμείς παραγγελίες.

Πότε χρειάζεσαι μεγαλύτερο σύστημα

Το αρχείο έχει προετοιμασμένες 100 γραμμές, από 2 έως 101. Αν ένα έργο ξεπερνά σταθερά τις 100 γραμμές ή αν παρακολουθείς 10 εργοτάξια με καθημερινές αλλαγές, προτίμησε εξειδικευμένο λογισμικό με δικαιώματα χρηστών, ιστορικό εκδόσεων και σύνδεση προμηθειών.

Μην τροποποιείς τους γκρι τύπους για να διορθώσεις μια ποσότητα. Διόρθωσε τα κίτρινα πεδία εισαγωγής και κράτησε αντίγραφο ανά έκδοση σχεδίου, ώστε να μπορείς να εξηγήσεις γιατί άλλαξε μια ποσότητα από 187,2 m σε 210 m.
