Υπολογισμός Ράμπας Excel - Δωρεάν Πρότυπο

1. Βήμα 1 — Άνοιξε το φύλλο Υπολογισμοί Ραμπών. Η εικόνα 1 δείχνει τον κύριο πίνακα με τις στήλες από τον κωδικό έργου έως τις παρατηρήσεις.
2. Βήμα 2 — Συμπλήρωσε τα πεδία εισαγωγής: κωδικό, έργο ή κτίριο, πόλη, χρήση χώρου, ημερομηνία, υψομετρική διαφορά, διαθέσιμο μήκος, καθαρό πλάτος και μέγιστη κλίση.
3. Βήμα 3 — Επίλεξε τη χρήση χώρου από τη λίστα. Οι διαθέσιμες επιλογές είναι Κύρια είσοδος, Πολυκατοικία, Κατάστημα και Περιορισμένη χρήση.
4. Βήμα 4 — Έλεγξε τα αυτόματα αποτελέσματα στις στήλες J έως R. Το Excel υπολογίζει μήκος, κλίση, σκέλη, πλατύσκαλο, εμβαδόν και τελική αξιολόγηση.
5. Βήμα 5 — Άνοιξε το φύλλο Παράμετροι, όπως φαίνεται στην εικόνα 2, για να ελέγξεις ή να αλλάξεις τις παραδοχές προμελέτης.
6. Βήμα 6 — Χρησιμοποίησε τη Σύνοψη για τους συγκεντρωτικούς δείκτες και τα δύο γραφήματα και κράτησε τις παρατηρήσεις κάθε έργου.
7. Βήμα 7 — Διάβασε το φύλλο Οδηγίες πριν παραδώσεις τα αποτελέσματα για τεχνικό έλεγχο.

Από την πρώτη αυτοψία έως την προμελέτη

Το αρχείο είναι χρήσιμο στον μηχανικό που καταγράφει εισόδους κτιρίων, στον υπεύθυνο τεχνικού γραφείου και στον ιδιοκτήτη καταστήματος που θέλει να οργανώσει τα δεδομένα πριν από τη μελέτη. Δεν είναι εργαλείο τελικής αδειοδότησης· είναι ένας γρήγορος τρόπος να συγκρίνεις υψόμετρο, χώρο και κλίση.

Σε μια αυτοψία στην Αθήνα, για παράδειγμα, καταγράφεις υψομετρική διαφορά 0,45 m, διαθέσιμο μήκος 10 m και πλάτος 1,30 m. Με μέγιστη κλίση 5,00%, το απαιτούμενο μήκος είναι 9 m και η πραγματική κλίση 4,50%, άρα ο βασικός γεωμετρικός έλεγχος περνά.

Πολλά έργα σε ένα αρχείο

Ο υπεύθυνος γραφείου μιας τεχνικής εταιρείας μπορεί να καταχωρίσει 20 εισόδους μέσα στην εβδομάδα, με ξεχωριστό κωδικό, πόλη, ημερομηνία και παρατήρηση. Ο ταμίας ενός συλλόγου ή ένας διαχειριστής πολυκατοικίας μπορεί επίσης να κρατήσει τεκμηριωμένη την αρχική καταγραφή πριν ζητήσει σχέδια και τεχνικές λεπτομέρειες.

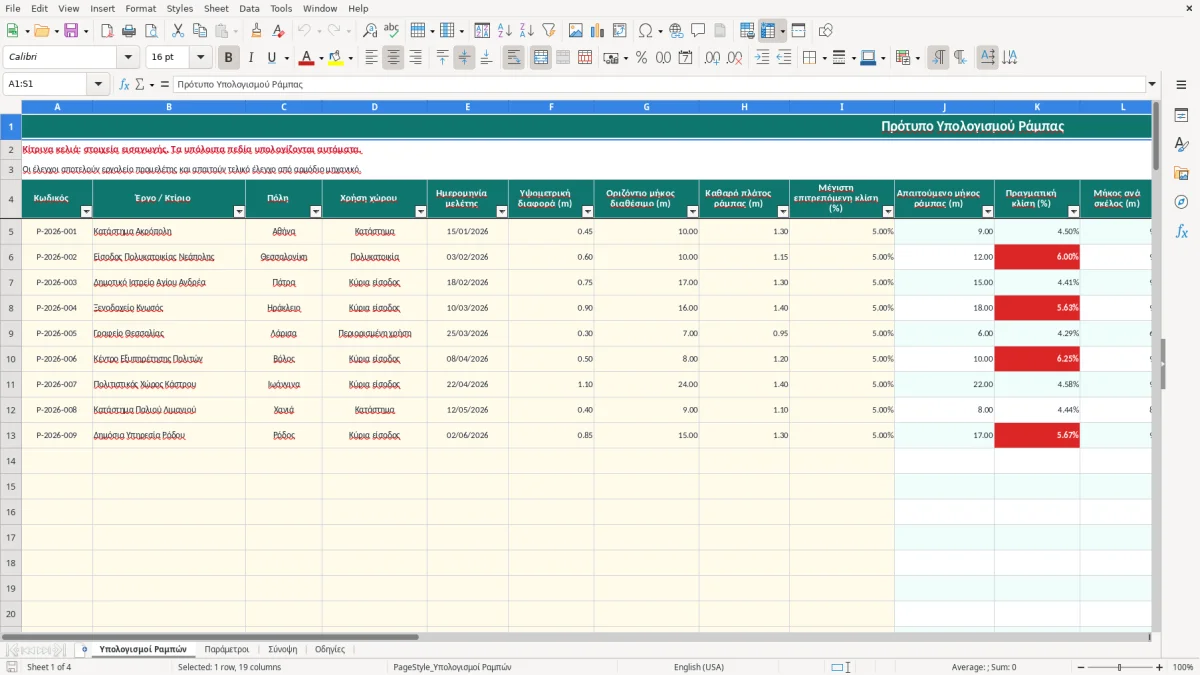

Η εικόνα 1 δείχνει τις 19 στήλες του κύριου πίνακα. Τα στοιχεία εισάγονται στις στήλες A:I και τα αποτελέσματα εμφανίζονται στις J:R, ενώ η στήλη S κρατά ελεύθερες παρατηρήσεις.

Τι κοιτάς στο τέλος της ημέρας

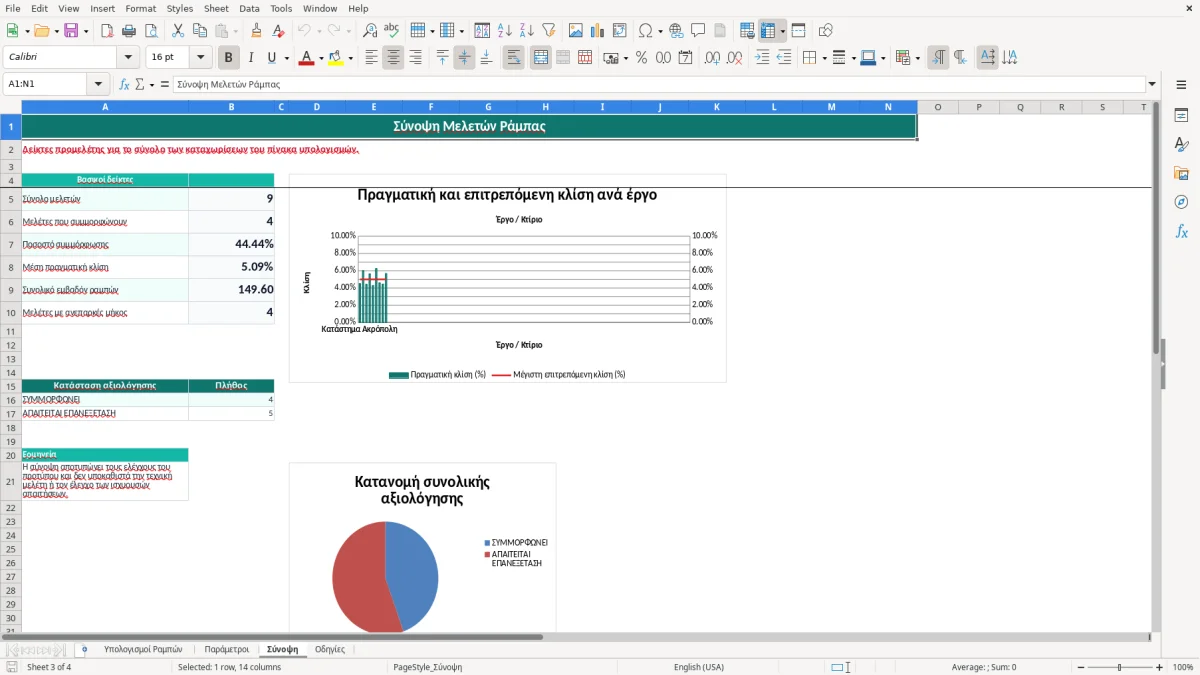

Στη Σύνοψη βλέπεις πόσες μελέτες συμμορφώνουν, ποιο είναι το μέσο ποσοστό κλίσης και πόσες έχουν ανεπαρκές μήκος. Τα δύο γραφήματα βοηθούν στην παρουσίαση της εικόνας των έργων χωρίς να ψάχνεις γραμμή-γραμμή.

Οι βασικοί υπολογισμοί

Το απαιτούμενο μήκος υπολογίζεται ως υψομετρική διαφορά διά μέγιστη επιτρεπόμενη κλίση. Για διαφορά 0,60 m και όριο 5,00%, χρειάζονται 12 m. Αν το διαθέσιμο σκέλος δεν πρέπει να ξεπερνά τα 9 m, το αρχείο υπολογίζει δύο σκέλη και εμφανίζει ότι απαιτείται ενδιάμεσο πλατύσκαλο.

Η πραγματική κλίση προκύπτει από τη διαφορά ύψους διά το διαθέσιμο μήκος. Αν έχεις 0,60 m σε 10 m, η τιμή είναι 6,00%, δηλαδή μεγαλύτερη από το όριο 5,00%. Η συνολική αξιολόγηση εμφανίζει ΑΠΑΙΤΕΙΤΑΙ ΕΠΑΝΕΞΕΤΑΣΗ όταν δεν περνούν οι έλεγχοι κλίσης, πλάτους ή μήκους.

Το φύλλο Παράμετροι

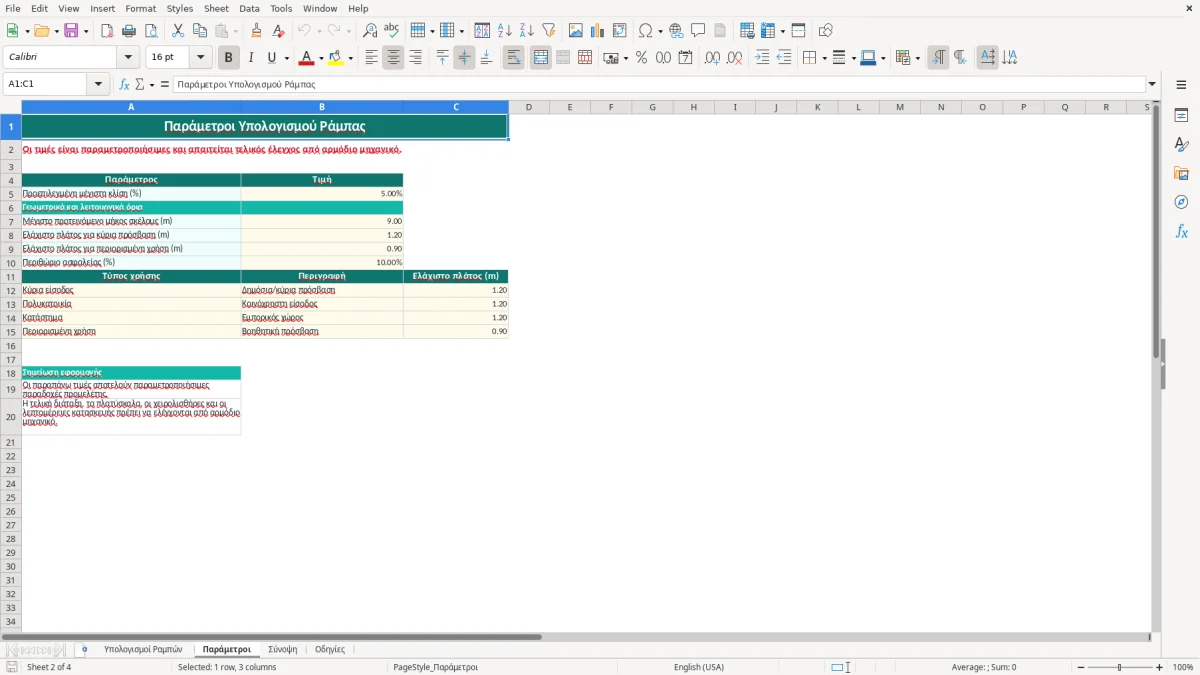

Η εικόνα 2 παρουσιάζει τις παραμέτρους: μέγιστο προτεινόμενο μήκος σκέλους 9 m, ελάχιστο πλάτος κύριας πρόσβασης 1,20 m, περιορισμένης χρήσης 0,90 m και περιθώριο ασφαλείας 10,00%. Ο πίνακας χρήσεων στις γραμμές 12:15 τροφοδοτεί τον έλεγχο πλάτους με τη συνάρτηση VLOOKUP.

Οι τιμές είναι παραδοχές προμελέτης και όχι αυτόματη πιστοποίηση συμμόρφωσης με οικοδομικό ή προσβασιμότητας κανονισμό. Η τελική διάταξη, τα πλατύσκαλα, οι χειρολισθήρες και οι λεπτομέρειες κατασκευής πρέπει να ελεγχθούν από αρμόδιο μηχανικό με βάση τις ισχύουσες απαιτήσεις.

Χρήσιμη τεχνική επιλογή

Για λίγα έργα, το Excel είναι πρακτικότερο από ένα σύνθετο σύστημα διαχείρισης, επειδή οι παραδοχές φαίνονται σε ένα φύλλο και οι τύποι αντιγράφονται έως τη γραμμή 105. Αν όμως χρειάζεσαι σχέδια, εκδόσεις μελέτης και συνεργασία πολλών μηχανικών, το φύλλο πρέπει να λειτουργεί μόνο ως συνοδευτικός πίνακας.

Η λάθος μονάδα αλλάζει όλο το αποτέλεσμα

Το συχνότερο πρόβλημα είναι η καταχώριση υψομετρικής διαφοράς σε εκατοστά αντί για μέτρα. Αν γράψεις 45 αντί για 0,45, το απαιτούμενο μήκος γίνεται 900 m με κλίση 5,00%, αντί για 9 m· μια μικρή απροσεξία μετατρέπει την προμελέτη σε άχρηστο αποτέλεσμα.

Το φύλλο Οδηγίες, που φαίνεται στην εικόνα 4, υπενθυμίζει ότι όλα τα μήκη εισάγονται σε μέτρα και η κλίση ως ποσοστό, για παράδειγμα 5,00%. Η μορφοποίηση 0,00% βοηθά, αλλά δεν διορθώνει λανθασμένη μονάδα.

Το διαθέσιμο μήκος δεν είναι το απαιτούμενο μήκος

Σε είσοδο πολυκατοικίας με διαφορά 0,60 m και διαθέσιμα 10 m, το απαιτούμενο μήκος είναι 12 m. Η στήλη Q εμφανίζει ΔΕΝ ΕΠΑΡΚΕΙ, ενώ η συνολική αξιολόγηση δεν πρέπει να διαβαστεί ως έγκριση επειδή το πλάτος είναι 1,15 m.

Αντίστοιχα, πλάτος 1,10 m σε κύρια είσοδο αποτυγχάνει στον πίνακα παραμέτρων που απαιτεί 1,20 m. Η διαφορά των 0,10 m μπορεί να σημαίνει αλλαγή χάραξης, αλλά δεν πρέπει να «κρυφτεί» με χειροκίνητη αλλαγή του αποτελέσματος.

Μην πειράζεις τις στήλες των τύπων

Οι στήλες J:R περιέχουν 909 τύπους στο σύνολο του φύλλου. Η διαγραφή ενός τύπου ή η επικόλληση τιμής σε μία γραμμή μπορεί να αφήσει την εικόνα 3 της Σύνοψης με λανθασμένο ποσοστό συμμόρφωσης, επειδή οι δείκτες βασίζονται στις γραμμές 5:105.

Σύνδεσέ το με την αυτοψία

Χρησιμοποίησε το αρχείο αμέσως μετά από κάθε αυτοψία, πριν χαθούν οι μετρήσεις. Μια σταθερή ρουτίνα 15 λεπτών ανά έργο αρκεί για να συμπληρώσεις κωδικό, ημερομηνία, ύψος, μήκος, πλάτος και παρατήρηση όσο οι πληροφορίες είναι ακόμη διαθέσιμες.

• Δώσε μοναδικό κωδικό, όπως Ρ-2026-004.
• Κατέγραψε την ημερομηνία με μορφή ηη/μμ/εεεε.
• Κράτησε τις μετρήσεις σε μέτρα και την κλίση ως ποσοστό.
• Γράψε στη στήλη S τι πρέπει να ελεγχθεί στην επόμενη επίσκεψη.

Έλεγχος πριν από την παράδοση

Κάθε Παρασκευή μπορείς να φιλτράρεις τον πίνακα με βάση τη στήλη R και να συγκεντρώνεις τις γραμμές ΑΠΑΙΤΕΙΤΑΙ ΕΠΑΝΕΞΕΤΑΣΗ. Έτσι, ένα γραφείο με 12 ενεργά έργα δεν χρειάζεται να διαβάζει ξανά όλες τις μετρήσεις.

Πριν αλλάξεις τις παραμέτρους, κράτησε αντίγραφο του αρχείου. Η εικόνα 2 δείχνει ότι το όριο των 9 m και το πλάτος 1,20 m είναι επεξεργάσιμες παραδοχές· η αλλαγή τους επηρεάζει αμέσως τους υπολογισμούς.

Πότε χρειάζεσαι κάτι περισσότερο

Το πρότυπο ταιριάζει σε προκαταρκτική καταγραφή και σύγκριση έως 101 γραμμών. Όταν απαιτούνται σχέδια, υψομετρικά δεδομένα, πολλαπλές εκδόσεις, εγκρίσεις και τεχνική τεκμηρίωση, πέρασε σε οργανωμένο λογισμικό μελέτης και κράτησε το Excel ως συνοπτικό αρχείο ελέγχου.
